В этой статье мы рассмотрим монтаж инженерных систем, с гарантийным и сервисным обслуживанием:

Система отопления – один из важнейших видов инженерных комплексов, обеспечивающих комфортное проживание. В частных домах системы отопления в подавляющем большинстве случаев выстраиваются по автономному принципу, причем часто реализуются водяные схемы обогрева. Наличие собственного теплового источника – котла – позволяет реализовать целый набор схем системы, каждая из которых имеет как свои весомые преимущества, так и некоторые недостатки.

Правильный выбор схемы построения отопления - гарант будущего комфорта, обеспечивает возможность экономии топлива, приготовления горячей воды, сооружения дополнительных потребителей тепла – водяных теплых полов, теплообменников, калориферов и так далее.

Что входит в систему отопления?

• Котел - главный элемент производства тепла. Часто в домах устанавливается в отдельное техническое помещение, что положительно влияет на срок службы котла.
• Дымоход - конструкция для отведения продуктов горения наружу. Для работы электрических котлов необходимости в дымоходе нет.
• Трубы - отвечают за передачу тепла от источника к приборам отопления. Трубы для систем отопления изготавливают из различных материалов, наиболее востребованы ПВХ и металлопластиковые трубы.
• Фитинги - чаще всего отопительные трубы соединяются фитингами, но некоторые виды имеют резьбу или скрепляются при помощи пайки.
• Коллекторы - коллекторные группы предназначены для равномерного распределения тепла к каждому прибору, подключенному к отопительной системе.

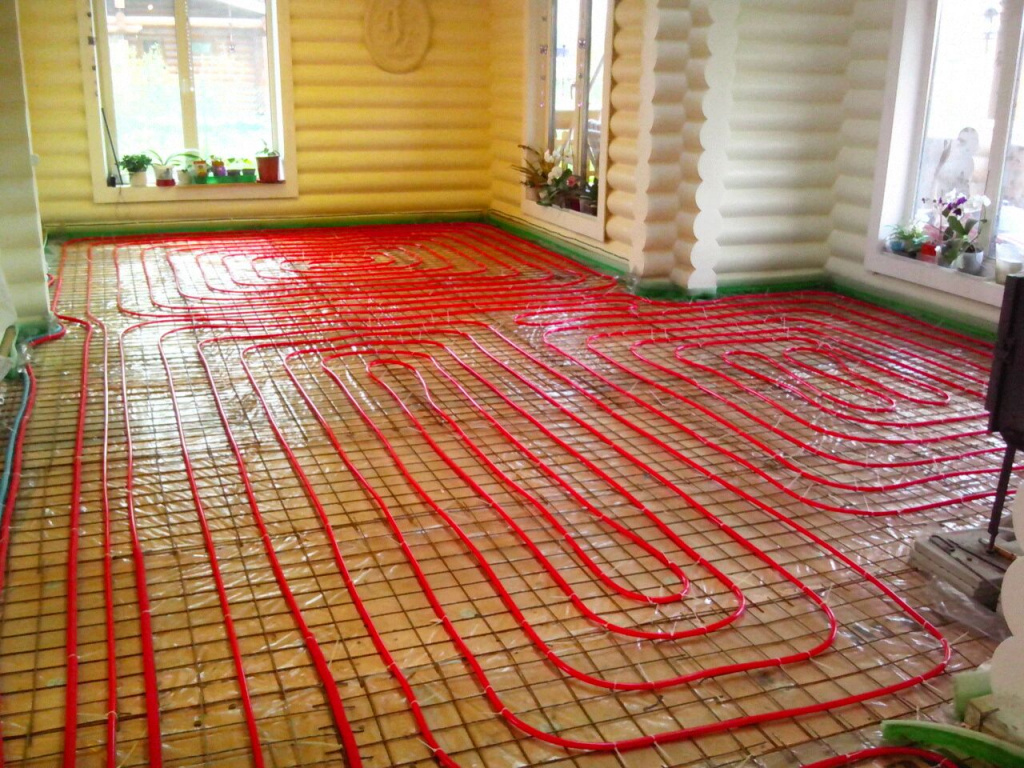

• Приборы отопления- отопительные приборы носят различный характер (радиаторы, конвекторы плинтусные, фанкойлы, теплые полы и стены) и представлены на рынке в большом разнообразии. Наиболее востребованы радиаторы.
• Запорная арматура- запорно-регулирующая арматура предназначена для управления потоками теплоносителя. На рынке представлена кранами, клапанами и термоголовками.


Элементы для слаженной работы котла

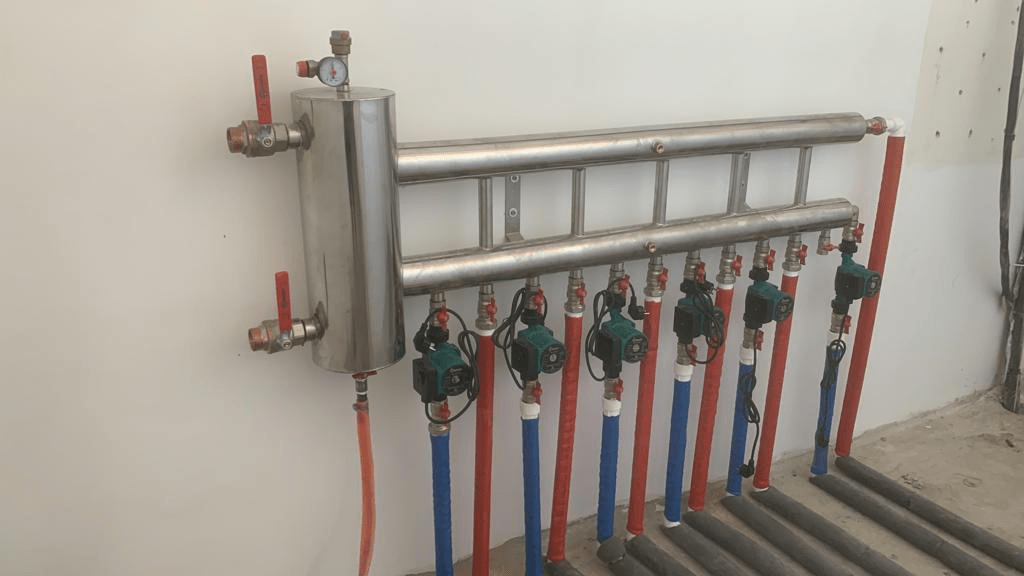

• Циркуляционный насос.Насос обеспечивает принудительное движение теплоносителя по контурам отопления, проще говоря, прокачивает тепло к батареям и другим отопительным приборам.
• Байпас. Заменяет насос при отключении энергии.
• Элементы безопасности:сбросной клапан, развоздушиватель и манометр. Устанавливают перед котлом.
• Расширительный бак.Необходим для компенсации лишнего давления в системах, где теплоносителем является жидкость.

Корректная обвязка котла необходима для эффективной работы всей системы отопления. Безопасность работы отопления зависит от правильной эксплуатации и слаженной работы всех элементов.



Общие схемы системы отопления

Основным содержанием этой группы схем является способ присоединения отопительных приборов к трубопроводам разводки. Нагревательные устройства присоединяются 2-мя способами – последовательным и параллельным.

Самой простой по монтажу и материальным затратам является однотрубная схема – здесь радиаторы подключаются последовательно, друг за другом, к одному трубопроводу, из последнего устройства выходит обратный трубопровод, возвращающий теплоноситель в котел. Но такой принцип построения имеет следующие недостатки:

• Каждый радиатор холоднее предыдущего в ряду;
• Отсутствует возможность отключения одной батареи;
• Затруднена регулировка температуры отдельных радиаторов.

Эти недостатки частично нивелируются сооружением байпаса – перемычки между входом и выходом теплоносителя на каждой батарее, диаметр байпаса обычно на 1 шаг меньше диаметра подводки. Наиболее эффективно однотрубная система работает при ограничении числа отопительных приборов на одной ветке до 4 – 5 штук и правильном выборе диаметра трубопроводов. При монтаже схемы обычно наблюдается сниженный расход материалов по сравнению с другими схемами – двухтрубной и однотрубной.

Самой же эффективной и качественной считается двухтрубная система – в ней радиаторы присоединяются параллельно и оказывают минимальное взаимное влияние. Комплекс обладает отличной маневренностью, легко поддается управлению и балансировке, имеется возможность отключения отдельных батарей – для ремонта или профилактики. Схема имеет 2 разновидности – тупиковую и попутную, причем вторая (петля Тихельмана) считается более эффективной, хотя и требует большего количества трубопроводов.

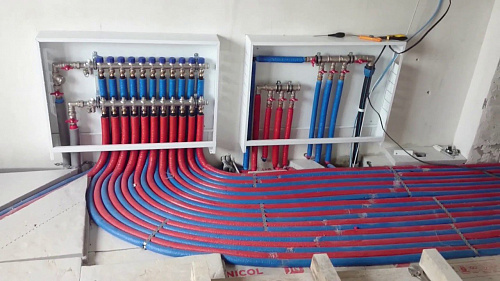

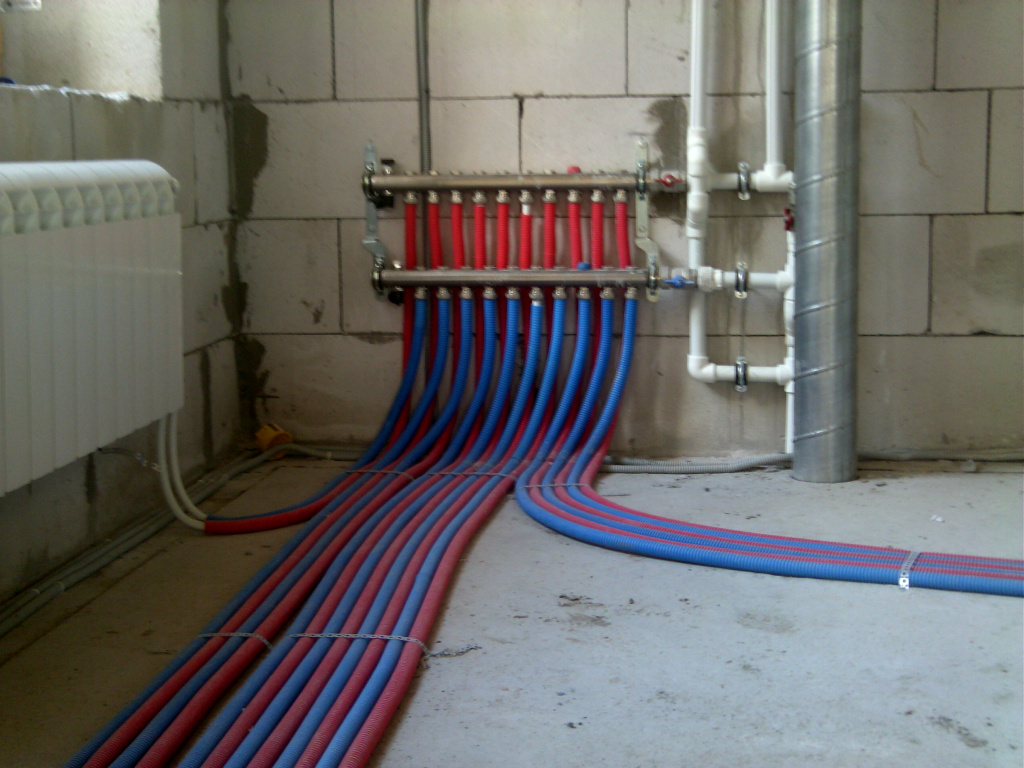

Коллекторная схема является модификацией двухтрубной – здесь вместо магистральных труб используются распредколлекторы, к которым отдельными подводками присоединяются радиаторы. Достоинством этой схемы является сосредоточение управления в одном месте, но при монтаже наблюдается максимальный расход материалов, прежде всего трубопроводов.

Часто при строительстве комплекса отопления реализуются смешанные (комбинированные схемы), включающие в себя отдельные блоки классических систем – однотрубной, двухтрубной и коллекторно-лучевой.

Гарантийное и постгарантийное обслуживание

Работы с отопительной системой не заканчиваются ее вводом в эксплуатацию. В последствии нужно регулярно выполнять ряд процедур, от качества и своевременности которых зависит срок службы оборудования, его надежность и эффективность. К числу таких работ относятся:

Плановая подготовка системы к отопительному сезону

Устранение течей, замена водозапорной арматуры, отопительных приборов

Промывка системы и ее балансировка

Перенос радиаторов отопления

Промывка теплообменников

Заключение

В нашей статье мы рассмотрели особенности разных систем отопления, используемых материалов и оборудования, рассказали о том, какого алгоритма придерживаться для выполнения всех работ. Конечно, одной теоретической подготовки для успешного строительства инженерных коммуникаций недостаточно. Вместе с ней нужен богатый практический опыт. Такой есть у сотрудников компании "ТЕРМОФЛЕКС", которые могут не просто спроектировать систему отопления, но и способны попутно оптимизировать ее протяженность, разработать комплекс мер по предотвращению преждевременного выхода из строя используемого технологического оборудования. Это сделает эксплуатации объекта максимально удобной, а затраты на его обслуживание существенно сократит.
